台式光开关（独立按键、串口控制）CH-FSW-1X8-T
二. 产品特点
（1）、具有插入损耗小，切换速度快等特点。
（2）、光开关内部电路自检测，故障报警告知。
（3）、机箱为仪表铝型材壳体，实验室理想的选择。
（4）、串口RS-232通信，通过指令集控制切换。
（5）、每路独立按键控制切换，LED按键灯显示光路状态。
三、性能指标
|
名称 |
参数 |
|
型号 |
CH-FSW-1X8-T |
|
工作波长 |
1260~1650nm 或 其它波长 |
|
测试波长 |
1310/1550nm |
|
插入损耗 |
≤ 1.2 dB |
|
重复性 |
≤ 0.02 dB |
|
回波损耗 |
≥ 50 dB |
|
串扰 |
≥ 70 dB |
|
波长相关损耗 |
≤ 0.25 dB |
|
偏振相关损耗 |
≤ 0.05 dB |
|
光纤类型 |
单模（9/125um） 或其他光纤 |
|
切换时间 |
≤12 ms（相邻通道） |
|
连接器形式 |
FC/APC 或 FC/PC |
|
控制方式 |
按键、串口 |
|
工作电源 |
AC：100~240V |
|
工作温度 |
-10 ~ +60℃ |
|
存储温度 |
-40 ℃ ~ +85 ℃ |
|
机箱类型 |
267mm（宽） x 220mm(深) x 105mm（高） |
四、使用说明
1.面板说明
前面板
（1）、KEY1~KEY8：控制切换1~8光路的按键与指示灯。

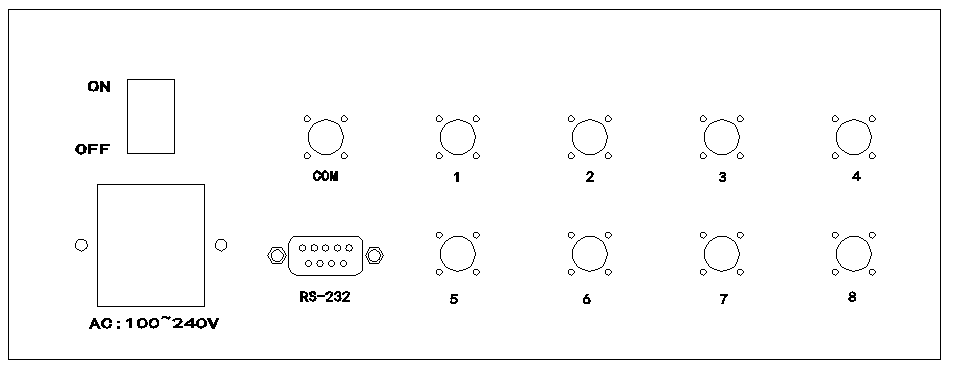

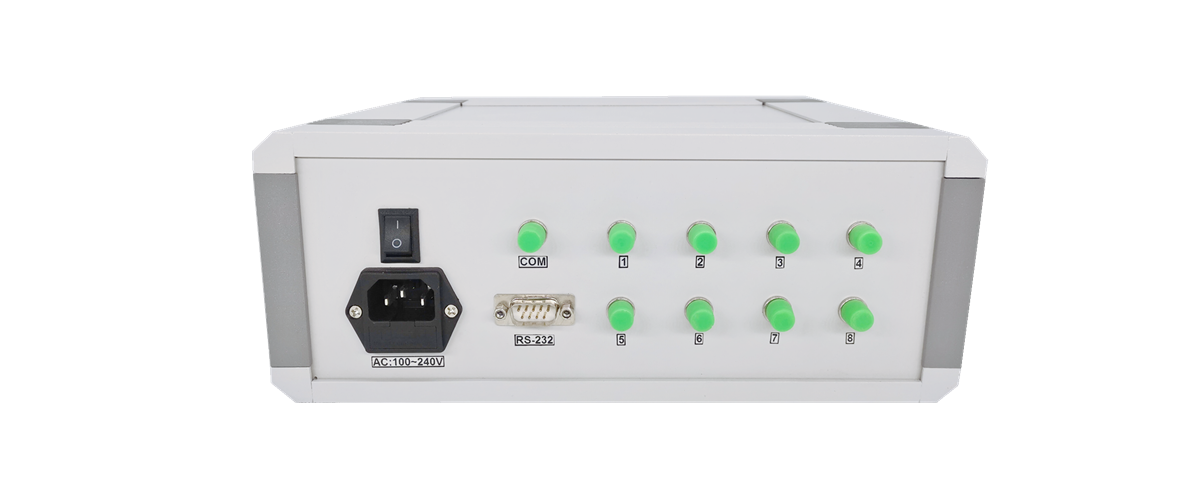

后面板
（1）、RS-232：串口通信接口（公头）
（2）、AC:100~240V：电源接口。
（3）、COM：光路公共端接口，输入或输出端。
（4）、1~8：光路1至8路接口，输入或输出端。
（5）、ON/OFF：电源开关按键与指示灯。
2.RS232 定义
|
DB9-公头 |
||
|
管脚 |
名称 |
功能 |
|
2 |
RXD |
串行接口，接收数据端 |
|
3 |
TXD |
串行接口，发送数据端 |
|
5 |
GND |
电源地 |
|
1，4，6，7，8，9 |
NC |
空 |
五、控制指令集
●“_”表示下划线。
● 通信协议里所有字母都是为大写。
● 本模块每次只能执行一个指令。通常等程序返回相应值后才可以输入下一条指令。
● 实际操作中输入尖括弧“<”作为开始符、尖括弧“>”作为结束符。
|
名称 |
指令 |
描述 |
|
设置光开关 通道
|
命令:<OSW_OUT_XX> |
命令表示设置选择光开关通道，XX为00时为复位通道。为01时切换至通道1。设置成功返回响应1。XX输入超光开关通道数时 ，返回响应2。 返回响应 3为光开关切换出现问题（故障等）。 |
|
响应1:<OSW_OUT_OK> 响应2:<OSW_OUT_E1> 响应3:<OSW_OUT_E2> |
||
|
查询光开关 当前通道 |
命令:<OSW_OUT_?> |
命令表示查询光开关当前通道，成功查询返回响应命令，XX表示当前通道。 |
|
响应:<OSW_OUT_XX> |
||
|
查询光开关 信息 |
命令:<OSW_TYPE_?> |
命令表示查询光开关的信息，返回响应表示： 模块型号：CH-FSW-1X8-T 工作波长：1260~1650nm 光纤类型：SM，9/125um 连接头：FC/APC 工作电源：AC:100~240V |
|
响应:<OSW_TYPE_CH-FSW-1X8-T_1260~1650_9/125__FA_A> |
注：模块串口波特率：9600，数据位：8位，停止位：1位，无校验。发送的指令为错误时，光开关返回响应命令 <OSW_ER> 。
