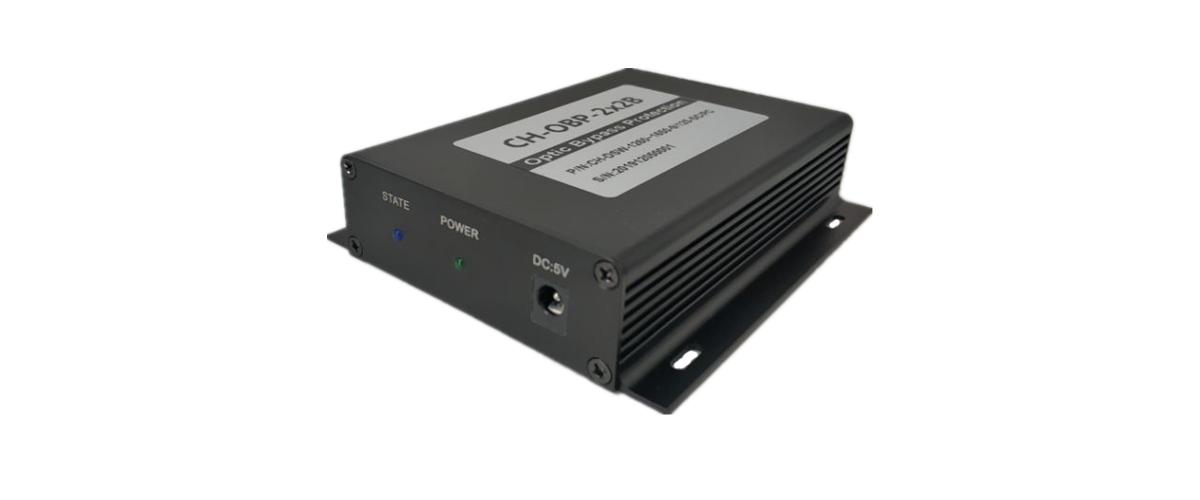

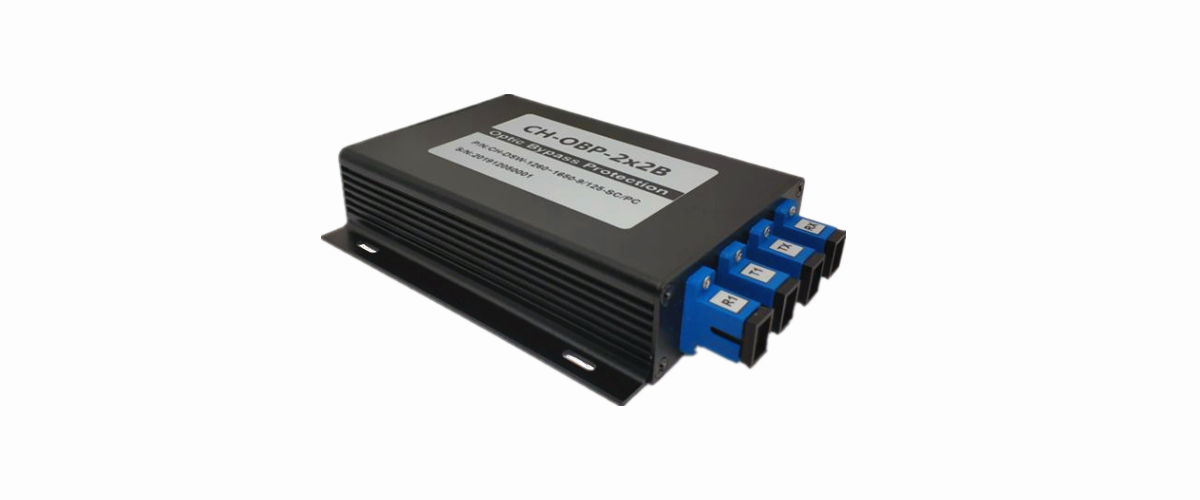

光旁路保护模块（断光、断电保护）
产品简介：
CH-OBP-2X2B光旁路保护模块主要用于单条光纤光路收发传输线路情况下，多个设备通信之间通信出现故障保护；多个传输设备串联为一条光纤光路传输时，如其中某个收发设备出现设备无法正常收发通信或收发设备点断电情况，此时CH-OBP光旁路保护模块会自动切换光路绕过故障的收发设备，从而保证其他设备通信正常使用。
参数指标：
|
工作波长 |
nm |
1260~1650 |
|
插入损耗 |
dB |
≤1.2 |
|
波长相关损耗 |
dB |
≤0.25 |
|
偏振相关损耗 |
dB |
≤0.05 |
|
温度相关损耗 |
dB |
≤0.25 |
|
串扰 |
dB |
≥55 |
|
回波损耗 |
dB |
≥50 |
|
切换的光功率 |
dBm |
＜25 |
|
重复性 |
dB |
≤± 0.02 |
|
承受的光功率 |
mW |
≤500 |
|
光纤类型 |
um |
SM(9/125) |
|
切换寿命 |
|
≥107 |
|
连接头 |
|
SC/PC |
|
供电电源 |
V |
5V/1/A |
|
工作温度 |
℃ |
-20 ~ +60 |
|
存储温度 |
℃ |
-40 ~ +85 |
|
模块尺寸 |
mm |
104 x 28 x 120 |

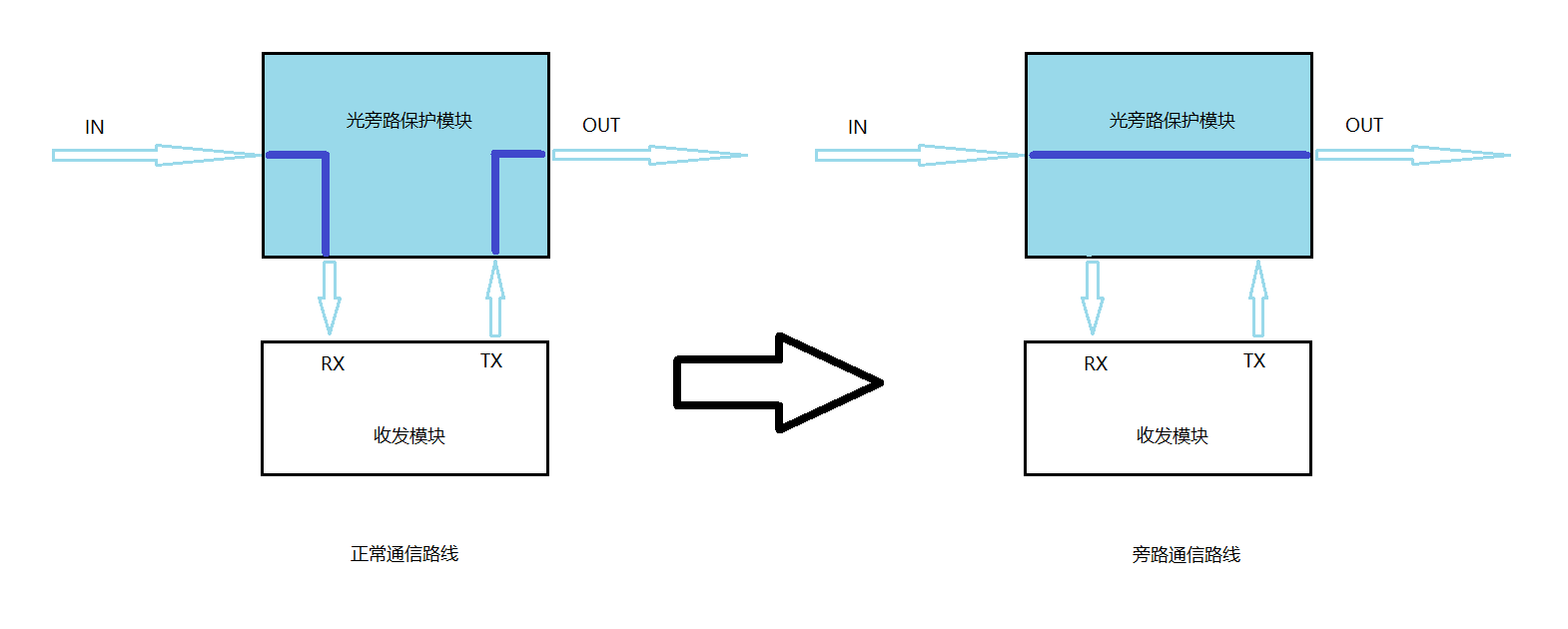

光路保护原理图：
光路连接图:
