型号

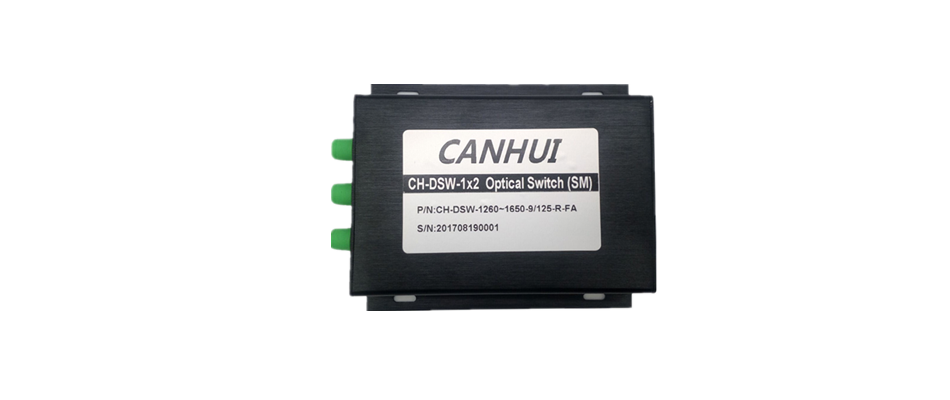

CH-DSW-1X2

插入损耗

Typ：0.5 dB    Max：1.0 dB

工作波长

532~1064 nm

1260~1650 nm

测试波长

532/650/780/850/980  nm

1310/1490/1550/1625 nm

回波损耗

MM ≥ 30   SM ≥ 50

信道串扰

MM ≥ 35   SM ≥ 55

偏振相关损耗

≤0.05 dB

波长相关损耗

≤0.25 dB

温度相关损耗

≤0.25 dB

重复性

≤0.02 dB

开关寿命

10⁷ 次

切换时间

≤8 ms

传输功率

≤500 mw

控制方式

按键、RS-232

工作电源

 5V/500mA

工作温度

-20 ℃ ~ +70 ℃

存储温度

 -40 ℃ ~ +85 ℃

模块外形尺寸

(L)104.0×(W)120×(H)28±0.2mm

设置通道

命令:<OSW01_OUT_02>

命令表示设置地址为01的光开关通道为02；成功返回响应1；设置通道数据溢出返回响应2；光开关故障返回响应3。

响应1:<OSW01_OUT_OK>或

响应2:<OSW01_OUT_E1>(溢出)或

响应3:<OSW01_OUT_E2>(故障)

查询通道

命令:<OSW01_OUT_?>

命令表示查询地址为01的光开关当前通道；返回响应表示当前通道为02。

响应:<OSW01_OUT_02>

设置设备地址

命令:<OSW01_ADD_02>

命令表示设置地址为01的光开关地址修改为02；成功返回响应。

响应:<OSW02_ADD_OK>

查询设备地址

命令:<OSW_ADD_?>

命令表示查询光开关设备当前地址；返回响应表示地址为01

响应:<OSW01_OK>

设置波特率

命令:<OSW01_BAUD_9600>

命令表示设置地址为01的光开关设备串口波特率为9600；成功返回响应。

响应:<OSW01_BAUD_OK>

查询波特率

命令:<OSW01_BAUD_?>

命令表示查询地址为01光开关设备串口波特率；返回响应表示设备串口波特率为9600。

响应:<OSW01_BAUD_9600>

锁定按键

命令:<OSW01_KEY_OFF>

命令表示设置地址为01的光开关设备按键锁定，；成功返回响应。

响应:<OSW01_KEY_OK>

解锁按键

命令:<OSW01_KEY_ON>

命令表示设置地址为01的光开关设备按键解除锁定；成功返回响应。

响应:<OSW01_KEY_OK>

查询按键状态

命令:<OSW01_KEY_?>

命令表示查询地址为01光开关设备按键状态；返回响应ON表示按键允许使用；返回响应OFF表示按键锁定。

响应:<OSW01_KEY_ON> 或

响应:<OSW01_KEY_OFF>

重启设备

命令:<OSW01_RESET>

命令表示设置地址为01的光开关设备复位重新启动；成功返回响应。

响应:<OSW01_RESET_OK>

查询信息

命令:<OSW01_TYPE_?>

命令表示查询地址为01光开关设备信息；返回响应表示

设备型号： CH-DSW-1X2；波长范围：1620~1650nm；

光纤类型：SM(9/125um)；连接头：FC/PC；

响应:<OSW01_TYPE_CH-DSW-1X2_1260~1650NM_SM9/125um_FP>

查询版本

命令:<OSW01_VERSION_?>

命令表示查询地址为01光开关设备版本；返回响应表示

硬件版本：V1.0.1

软件版本：V1.0.1

响应:<OSW01_VERSION_HARDWARE:V1.0.1SOFTWARE:V1.0.1>

850:850nm

1310:1310nm

1550:1550nm

1310/1550:1310nm/1550nm

X:Others

SM:SM,9/125

M5:MM,50/125

M6:MM,62.5/125

L:锁定

N:非锁定

FP: FC/PC

FA: FC/APC

X:Others
