2X2B机械式光开关
产品特点：
●低揑入损耗、波长范围宽
● 低信道串扰、高稳定性、高可靠性
●独有技术、光路无胶
●可选择锁定及非锁定控制类型
参数指标：
参数（parameter） | 参数值（parameter values） |
型号（model） | CH-OSW-2X2B |
插入损耗（Insertion Loss） | Typ：0.5 dB Max：1.0 dB |
波长范围（Wavelength Range） | 1260~1650 nm 或 其他 |
回波损耗（Return Loss） | MM ≥ 30 SM ≥ 50 |
信道串扰（Crosstalk） | MM ≥ 35 SM ≥ 55 |
偏振相关损耗（PDL） | ≤0.50 dB |
波长相关损耗（WDL） | ≤0.25 dB |
温度相关损耗（TDL） | ≤0.25 dB |
重复性（Repeatability） | ≤0.02 dB |
光纤类型（Fiber Type） | SM，9/125 或 其它 |
开关寿命（Lifetime） | ≥107 次 |
切换时间（Switching Time） | ≤8 ms |
传输功率（Transmission power） | ≤500 mw |
工作电压（Operating Voltage） | 3V 或 5V |
工作温度（Operating Temperature） | -20 ℃ ~ +70 ℃ |
存储温度（Operating Temperature） | -40 ℃ ~ +85 ℃ |
外形尺寸（Dimension） | (L)27.0×(W)12×(H)8.2±0.2 |

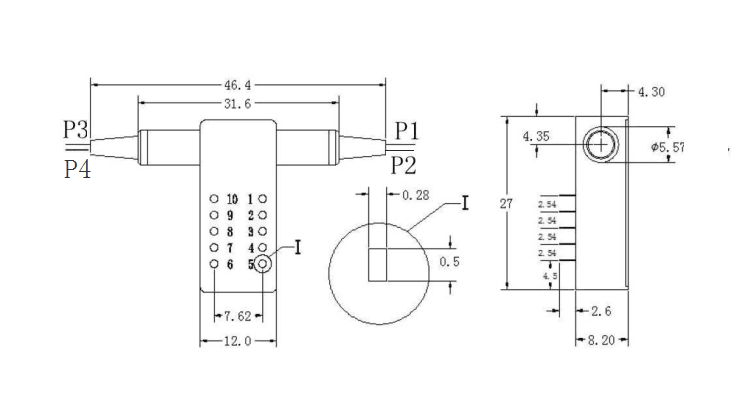

产品尺寸：
引脚定义：
产品类型 | 光路 | 电驱动 | 状态监测 | ||||||
2x2B | 通道 | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
锁定 | P1-P3 P2-P4 | -- | -- | GND | V+ | 闭合 | 断开 | 断开 | 闭合 |
P1-P4 | V+ | GND | -- | -- | 断开 | 闭合 | 闭合 | 断开 | |
非锁定 | P1-P3 P2-P4 | -- | -- | -- | -- | 闭合 | 断开 | 断开 | 闭合 |
P1-P4 | V+ | -- | -- | GND | 断开 | 闭合 | 闭合 | 断开 | |
说明：锁定型光开关只需要通电控制切换后断电，断电光路会保持切换后的状态；非锁定型光开关需要保持通电或断电来实现光路切换，断电后光路会返回初始值未供电前的状态。
光路图：
订购信息 ： CH-OSW-2X2B-A-B-C-D-E-F-G
测试波长(A) | 光纤类型(B) | 工作电源(C) | 开关类型(D) | 保护套管（E) | 光纤长度(F) | 连接头(G) |
850:850nm 1310:1310nm 1550:1550nm 1310/1550:1310nm/1550nm X:其他 | SM:SM,9/125 M5:MM,50/125 M6:MM,62.5/125 X:其它 | 3:3V 5:5V | L:锁定 N:非锁定 | 25::250um 90:900um X:其它 | 05:0.5m 10:1.0m 15:1.5m X:其它 | OO:None FP: FC/PC FA: FC/APC SP: SC/PC SA: SC/APC LP: LC/PC LA: LC/APC X:其它 |
