CH-28-D1X2-U光开关设备

产品特点：

（1）具有插入损耗小，切换速度快等特点。

（2）可通过RJ45以太网或RS-232串口指令控制。

（3）28个独立控制光开关按键，操作简单方便。

（4）两种不同颜色的LED显示灯，显示光路状态。

（5）设备供电支持AC：85~265V交流电供电。



性能指标：

名称	参数
型号	CH-28-D1X2-U
工作波长	850/1310nm
测试波长	850nm
插入损耗	≤ 1.5 dB
重复性	≤ ±0.02 dB
回波损耗	≥ 35 dB
串扰	≥ 50 dB
波长相关损耗	≤ 0.25 dB
偏振相关损耗	≤ 0.05 dB
切换时间	≤10 ms（相邻通道）
光纤类型	MM（50/125um)
连接器形式	LC\PC（可定制）
监控端口	RJ45、RS-232
工作电源	AC：85~265V
工作温度	-5 ~ +55℃
存储温度	-40 ℃ ~ +85 ℃
机箱类型	机箱（270 X 190 X 135）mm

面板说明:

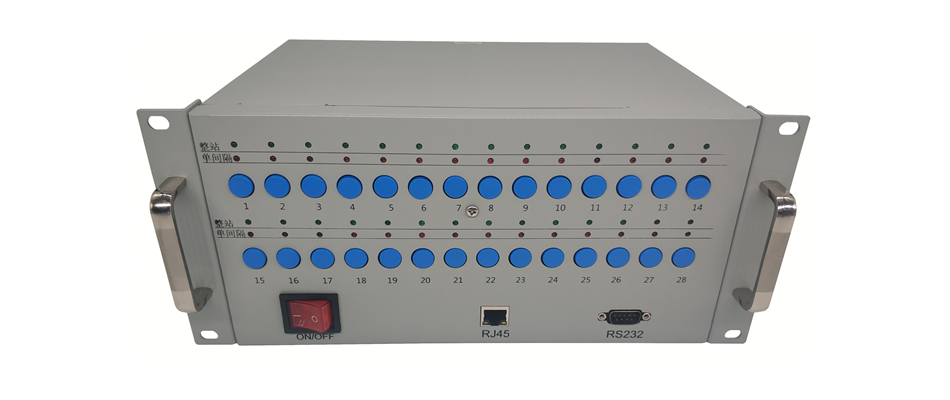

前面板

（1）RJ45以太网接口、RS-232 串口：设备监控数据信息的通信接口。

（2）ON/OFF：AC-220V电源开关。

（3）1-28按键：28个光开关控制按键。

（4） 整站/单间隔：绿灯亮表示光光路工作在整站，红灯亮表示光路工作在单间隔。





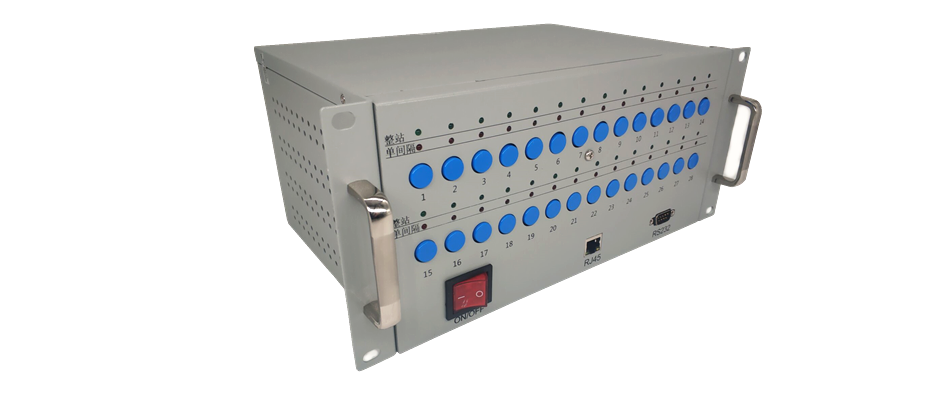

右面板

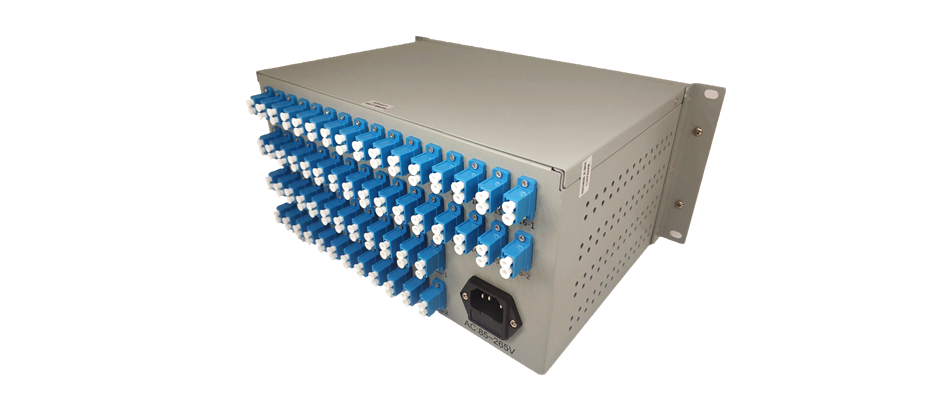

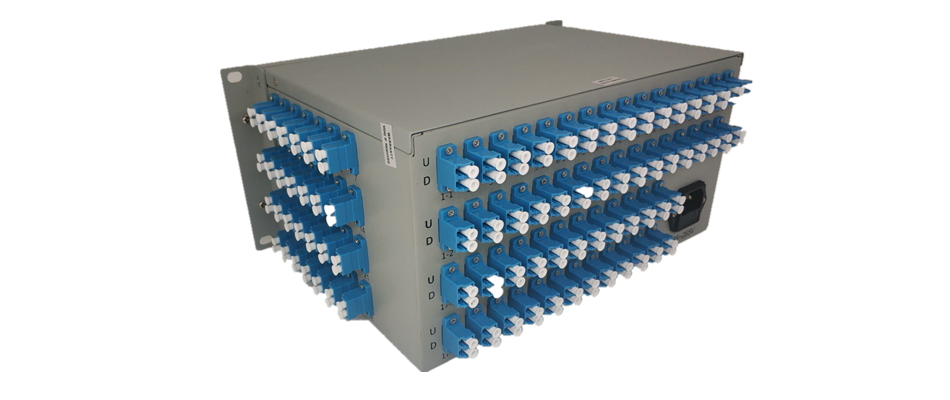

后面板



（1）AC:85~265V：交流22V电源接口。

（2）1~28、1-1~28-1、1-2~28-2：光纤输入或输出口；设备初始上电，光路状态为U排的1~28通U排1-2~28-2

口，D排的1~28通D排的1-2~28-2，显示灯为红色；当按键按下光路显示灯显示绿色时，光路状态为U排的1~28通U排

1-1~28-1口，D排的1~28通D排的1-1~28-1。

出厂设置：

●串口设置为：9600 波特，8 位数据位，1 位停止位，无奇偶校验。

●IP 地址：192.168.1.100 ； 通信端口：5000

●网口协议类型：TCP Server（服务器）、UDP（固定端口：18888）

注：用户有特殊要求的除外。



订购信息 ： CH-28-D1x2-U-A-B-C-D-E

测试波长(A)	光纤类型(B)	保护套管(C)	光纤长度(D)	连接头(E)
850:850nm 1310:1310nm	M5:MM,50/125	90:900um	05:0.5m	LP: LC/PC

*如有其他不同要求，设备可定制服务
